TRAINING PLC OMRON DASAR

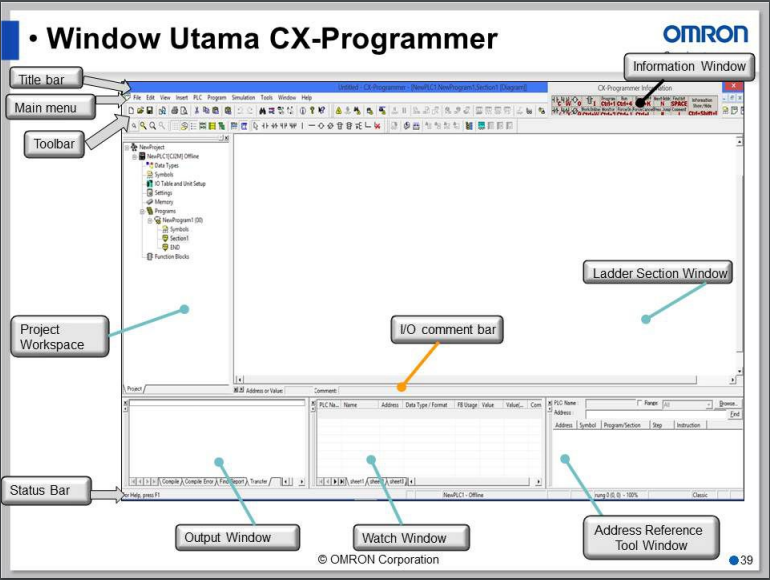

Bagian dari window utama cx programmer

Mode operasi cx programmer

Perancangan ladder diagram

Hal yg perlu diperhatikan

untuk selengkapnya, bisa download manualnya di sini

Haiwell Scada dan Plc Siemens s7-1200 Data Blok (db)

 Haiwell Scada dan Plc Siemens s7-1200 Data Blok

    Menampilkan RPM dari plc siemens S7-1200 ke Haiwell scada menggunakan Data Blok

1. Buka Haiwell Cloud Scada

2. Create a new project

3. isi nama project name

4. pilih runtime platform, tekan ok



5. double click di Device

6. pilih ethernet (TCP/IP)

7. pilih siemens

8. pilih s7-1200

9. ganti alamat ip sesuai IP PLC nya

10. tampil prompt klik Yes atau klik Variable, External variable, pilih siemens

11. Buka tia portal, upload program, online

12. pastikan access levelnya sudah full dengan cara





       misalkan belum full access, silahkan dirubah

13. Pilih data blok yg akan ditampilkan di haiwell scada, klik kanan, pilih properties

14. Pilih atribut, hilangkan checklist di optimized block access, klik ok dan ok lagi.



15. klik compile, maka alamat datablok nya akan tampil

16. karena tadi ada perubahan di settingan data bloknya, maka akan tampil perbedaan antara offline dan online, maka perlu di download ke plc nya

17. tentukan data yg akan ditampilkan di haiwell scada, misalkan data speed dengan alamat DB nya

       %DB6.DBD20

18. buka haiwell scada, klik Variable, External variable, pilih siemens

        misalkan data yg akan ditampilkan  %DB6.DBD20

        Register type          = DBD(Data Block (Dword))

        Register number     = 6

        Register address     = 20

        Data type                = Floating point type

19. pilih display, main display

20. pilih functional component

21. pilih numeric input/display

22. drag and drop numeric input/display

23. double click display/ klik kanan pilih properties

24. click di read variable, pilih variable yg tadi telah dibuat

25. pilih integer digit, decimal digit sesuai kebutuhan dan klik ok

26. klik save project dan klik online simulation

27. klik ok

28. selesai

Haiwell Scada dan Plc Siemens s7-1200 Absolut Memory

    Menampilkan RPM dari plc siemens S7-1200 ke Haiwell scada menggunakan absolut memory

1. Buka Haiwell Cloud Scada

2. Create a new project

3. isi nama project name

4. pilih runtime platform, tekan ok

5. double click di Device

6. pilih ethernet (TCP/IP)

7. pilih siemens

8. pilih s7-1200

9. ganti alamat ip sesuai IP PLC nya

10. tampil prompt klik Yes atau klik Variable, External variable, pilih siemens

11. Buka tia portal, upload program, online

12. pastikan access levelnya sudah full dengan cara

        misalkan belum full access, silahkan dirubah dan di download

13. cek alamat yg akan ditampilkan ke haiwell scada, misalkan menggunakan %MD10 floating point

14. buka haiwell scada pastikan tampilanya sesuai dengan step 10

15. pilih register type " MD(flag memory(DWord) "

16. isi register address " 10 "

17. pilih data type " Floating-point type "

18. pilih display, main display

19. pilih functional component

20. pilih numeric input/display

21. drag and drop numeric input/display

22. double click display/ klik kanan pilih properties

23. click di read variable, pilih variable yg tadi telah dibuat

24. pilih integer digit, decimal digit sesuai kebutuhan dan klik ok

25. klik save project dan klik online simulation

26. klik ok

27. selesai
